| Kódzár modul rádiós kapunyitókhoz | |
| A modul egy többcsatornás rádiótávirányítóval összekötve kódolt kapunyitásra használható. | |
A motoros kapunyitók egyszerű távirányítóinak biztonságát fokozhatja ennek a modulnak a beépítésével. Egy négycsatornás rádió négy kimenetét a modulra csatlakoztatva egy távirányítós kódzárat kap, mely még a távirányító elvesztése, ellopása esetén is biztonságot nyújt a tulajdonosának. Programozása rendkívül egyszerű, megfelelő beépítés esetén a felhasználó is el tudja végezni. A kódot a processzor tárolja, tápfeszültség kikapcsolásakor sem felejti el a beállított értéket. |
|
| Műszaki jellemzők: | |
| Tápfeszültség: | +12V (+9 - +15V) szűrt egyenfeszültség. Fordított tápfeszültség ellen védett. |
| Áramfelvétel: | Nyugalmi állapotban 20mA, bekapcsolt kimeneti relé mellett 70mA.. |
| Kód bemenetek (1-4): | A négyjegyű kód számjegyeinek megadására. A bemenetek optocsatolóval egymástól és az elektronikától leválasztottak (szigetelés 48V DC-ig) A bemenetek polaritásérzékenyek, a bemenő feszültség 5-24V DC lehet. A jel minimális hossza 500ms. |
| Programozó bemenet: |
Kód változtatáshoz. Nyugalmi esetben lebeg, aktív állapotban földre húzva. |
| Kimenet: | Feszültségmentes relékontaktus. Nyugalmi esetben nyitott (NO) és zárt (NC) kimenetek, legfeljebb 48V/0,2A DC kapcsolására. Helyes kód megadásakor a kimenet 3 mp-re aktivizálódik. |
|

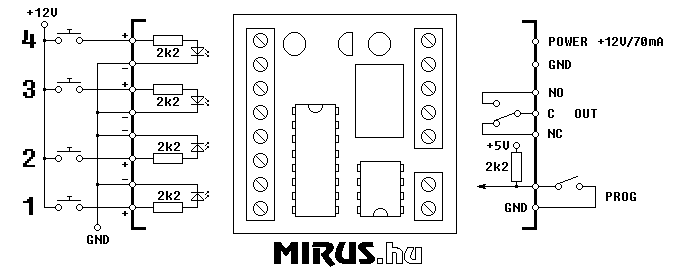

Bekötési vázlat:  |
|
| Beállítás: A PROG kapcsoló zárásakor a távirányítón nyomja meg a kívánt kódnak megfelelő négy gombot. A negyedik gomb megnyomása után a készülék tárolja az új kódot. Ezután kapcsolja ki a PROG kapcsolót, majd próbálja ki a működést! A kód 1111-től 4444-ig adható meg, ősszesen 256 különböző variációban. |
|
| Felhasználási javaslatok: A kódkapcsoló bemenetei egymástól galvanikusan leválasztottak, ezért könnyedén csatlakoztathatók bármilyen nyomógombra, rádióvevőre, vagy egyéb jelforrásra. Rádiós távvezérléshez javasoljuk a Satel RE-4K négycsatornás távirányítóját. A modult autó immobilizer kiegészítésére is használhatja. A leválasztott bemenetek gond nélkül csatlakoztathatók a jármű meglévő kapcsolóira, így azok megfelelő kombinációban való működtetése engedélyezheti az indítást. A programozó kapcsoló lehet a készülék dobozán egy kulcsos kapcsoló, vagy a bemenet vezérelhető egy riasztó PGM kimenetéről is. Egyedi igény esetén módosítjuk a modul programját. Megváltoztatható pld. a kód hossza, a kimenet kapcsolásának módja és ideje, stb. |
|
   |
