| Villogó vezérlő kültéri szirénákhoz | |
| A modul riasztóközpontok mellé beépítve alkalmas a kültéri szirénák fényjelzőinek éles/kikapcsolt, illetve riasztási állapotoknak megfelelő vezérlésére. | |
| A riasztóberendezések kültéri szirénái általában rendelkeznek
beépített villogóval is. Ez a villogó alapesetben a szirénával együtt működik,
viszont kis kiegészítéssel felhasználható a kezelő személy tájékoztatására
is.. A modul a riasztóközpont sziréna és egy megfelelően felprogramozott PGM kimenetére csatlakoztatva úgy vezérli a sziréna villogóját, hogy az mutassa a központ élesített, illetve kikapcsolt állapotát. A hazánkban elterjedt központok megfelelő programozás után általában képesek kiadni villogó vezérlő jelet, viszont ezek sebessége alkalmatlan a hagyományos fényjelzőkhöz. A modul beépítése után a központ élesítésekor egyet, kikapcsolásakor kettőt villan a lámpa, míg riasztáskor természetesen továbbra is normálisan villog. |
|
| Műszaki jellemzők: A feszültségértékek a tápfeszültség negatív ágához (GND) képest vannak megadva. Feszültség bármely csatlakozón nem haladhatja meg a +16V-ot, felette az áramkör maradandóan károsodhat. |
|
| Tápfeszültség: | +12V (+9 - +15V) szűrt egyenfeszültség. Fordított tápfeszültség ellen védett. |
| Áramfelvétel: | Tipikusan 15mA, max. 30mA (a kimenet terhelésétől és állapotától függően). |
| Indító bemenetek (BELL,PGM): | A központ felől érkező sziréna, illetve PGM jel fogadására. Pozitív, vagy negatív élre érzékenység beállítható. Az indítójel minimális hossza 100ms. |
| Feszültség a bemeneteken: |
Alacsony szint kisebb, mint 1V |
| Áram a bemeneteken: | Legfeljebb 0,5mA |
| Kimenet (FLASH): | A kültéri sziréna FLASH vezérlő kimenete. Nyitott kollektoros, 2k2-vel +12V-ra húzva. Pozitív, vagy negatív polaritás beállítható. |
| Feszültség a kimeneten: | Alacsony szint kisebb, mint 0,9 V (a maximális terhelésnél) Magas szint kb. tápfeszültség (10k terhelésnél) |
| Áram a kimeneten: | Legfeljebb 100mA, túlterheléskor az áramkör maradandóan károsodik! |
| Tesztelt szirénák: | PS 128, Solo. Telepítés előtt kérjük próbálja ki a használni kívánt szirénával a modult, mivel a szirénák egyes példányai kis mértékben eltérhetnek egymástól! |

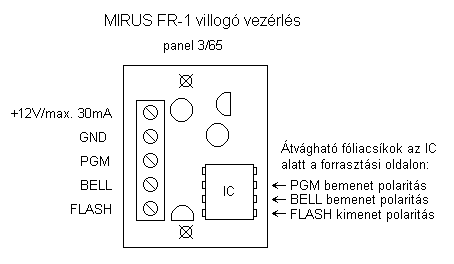

| Beállítás: A készülék pozitív és negatív indítású sziréna vezérlésére, illetve ilyen központ jeleinek fogadására egyaránt alkalmas. A jelek polaritását a nyomtatott áramkör forrasztási oldalán, az IC panel sarka felőli 3 lábára menő fóliacsík szükség szerinti átvágásával lehet kiválasztani. Minden bemenethez, illetve kimenethez tartozik egy-egy fóliacsík. Amennyiben a megfelelő csík érintetlen, akkor az adott jel aktív alacsony szintű (pld. nyugalmi esetben a BELL lábon +12V, riasztáskor 0V), illetve a szirénán negatív indítójel polaritást beállítani. Amennyiben átvágja valamelyik csíkot, akkor a hozzá tartozó be-, illetve kimenet pozitív polaritású lesz (pld. Paradox központok). Figyelem! Polaritás változtatás (fóliacsík átvágás) érvénybe léptetéséhez a modult ki, majd vissza kell kapcsolni. A riasztóközpont PGM kimenetét úgy kell felprogramozni, hogy a rendszer éles/kikapcsolt állapotát kövesse. Pld. élesített rendszernél 0V, kikapcsolt rendszernél +12V a PGM kimeneten, ilyenkor a villogó vezérlő PGM fóliacsíkját épen kell hagyni. Ha a BELL bemenetet nem használja, akkor a sorkapcsát hagyja szabadon és ne vágja át a hozzá tartozó fóliacsíkot sem. Ilyenkor ez a bemenet nem befolyásolja a panel működését. |
|
|
Villamos bekötés:
|
|
 |
   |
