Motor monitor

Egy komplett gépjármű műszerfal egyetlen grafikus kijelzőn. Könnyen adaptálható különböző motortípusokhoz, ideális motoros sárkányokhoz és hajókhoz, esztétikus és hasznos társa a kalandozóknak.

A műszer a gépjármű motor legfontosabb adatait méri, valamint jelzi a meghibásodásokat. Univerzális csatlakozási felülete és erős processzora segítségével könnyen alakítható egyedi motorokhoz. Nagy méretű kijelzőjén az adatok numerikus és grafikus formában is megjeleníthetők.

A modul főbb jellemzői:
- 160 x 160 képpontos, 60 x 60 mm-es háttérvilágításos grafikus LCD kijelző
- mikroprocesszoros vezérlés
- elektromosan leválasztott vészjelzés és fordulatszám bemenetek ( 4 db )
- elektromosan leválasztott vészjelzés hang kimenet
- nagy fényerejű vörös vészjelző lámpa
- 12V-os negatív testelésű tápellátás
- kevesebb, mint 4 W teljesítmény felvétel

Működés:
A modul másodpercenként háromszor megméri a motor fordulatszámát, hőmérsékletét és az akkumulátor feszültségét. Figyelmeztet, ha valamelyik érzékelőtől (töltés, olajnyomás, üzemanyag szint) jelzés érkezik, illetve ha a motor hőmérséklete túllépi a megengedett értéket. Ilyenkor a kijelző mellett bekapcsolódik a vörös jelzőfény is, valamint megszólal egy figyelmeztető hangjelzés. A hangjelzés kimenet galvanikusan leválasztott, ezért könnyedén csatlakoztatható bármilyen intercom rendszerhez is, így a vészjelzés pld. a pilóta fejhallgatójában is megszólalhat.

Befoglaló méretek: 90 x 100 x 50 mm
Súly: kb. 350g

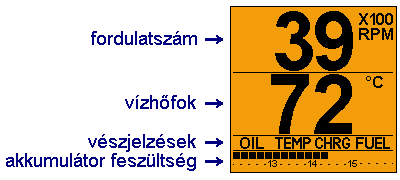

Mért paraméterek:
- fordulatszám ( 0-25000 ford/perc, felbontás 100 ford/perc)
- vízhőmérséklet ( 45-127 Celsius fok, felbontás 1 fok)
- akkumulátor feszültség ( 12-16 V, felbontás 0,2 V, bargraph)

Vészjelzések:
- olajnyomás
- vízhőmérséklet ( 119 Celsius fok felett)
- töltés
- üzemanyag szint

A vízhőfok jeladó a sárkányosok között elterjedt Subaru motor gyári jeladójához van kalibrálva. Igény esetén ez természetesen más motorhoz is beállítható. A készülék jelzi a vízhőfok jeladó hibáját (vezeték zárlat: +E, szakadás: -E).
A mérési tartomány alatti, vagy feletti akkumulátor feszültséget a skála legalsó, illetve legfelső eleme helyén megjelenő speciális ábra mutatja.


Letölthető videó egy működő modulról, bekapcsolás után töltés hibajelzéssel (1,3 MB, avi).
